Décharge partielle dans les transformateurs et les GIS
La décharge partielle dans les grandes machines électriques telles que les transformateurs de puissance et les appareillages de commutation à isolation gazeuse est un indicateur majeur de l'apparition d'une défaillance et de la nécessité de prendre des mesures immédiates. Le plus souvent, la défaillance d'un transformateur ou d'un appareillage de commutation à isolation gazeuse est un désastre économique. La plupart du temps, l'impact économique provient des coûts de remplacement, y compris les pénalités, les impacts environnementaux du SF6 et les temps d'arrêt.
L'examen des données de décharge partielle et l'interprétation précise de ces données nécessitent une expérience et des connaissances que certaines organisations n'ont pas en interne. C'est pourquoi le fait d'avoir le bon système de surveillance, d'acquérir les compétences nécessaires ou de faire appel à un tiers pour interpréter ces données est un sujet d'actualité.
Pour permettre aux directeurs d'usine, aux ingénieurs électriciens ou aux responsables de sous-stations de prendre en toute confiance des décisions stratégiques éclairées concernant la maintenance en temps voulu de leurs machines, la surveillance des décharges partielles est si importante.
Qu'est-ce qu'une décharge partielle ?
La définition de la décharge partielle peut être décrite comme de petites étincelles électriques qui se produisent dans les vides d'air à l'intérieur des enroulements des transformateurs de puissance.

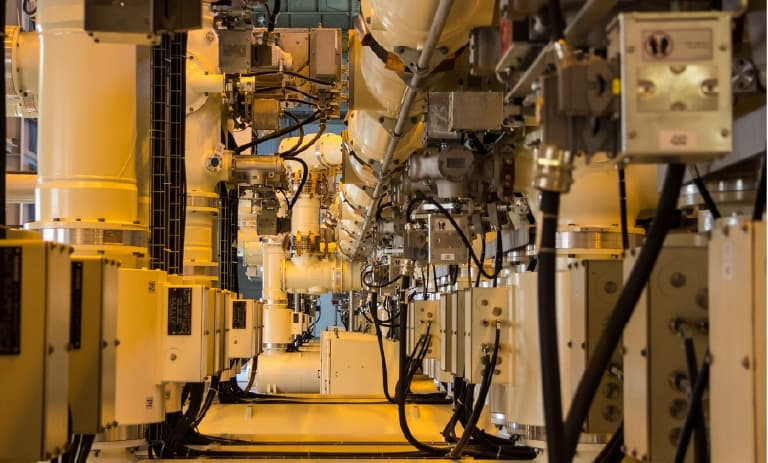

Dans la mesure où les appareillages de commutation isolés au gaz (GIS) sont remplis de gaz SF6 comme isolation, la décharge partielle peut être causée par des particules flottantes, des composants desserrés ou cassés, tels qu'un morceau de rasoir métallique qui s'approche trop près d'un conducteur.
La décharge partielle peut se produire dans différents types de milieux, qu'il s'agisse d'un solide, d'un gaz ou d'un liquide. En outre, la tension de décharge partielle varie en fonction du matériau d'isolation. En général, une décharge partielle peut se produire à des tensions supérieures à 5kV.
Options de surveillance des décharges partielles
Il existe deux options de surveillance des décharges partielles:
- Surveillance des décharges partielles en ligne
- Surveillance des décharges partielles hors ligne
La surveillance des décharges partielles en ligne permet une surveillance constante du transformateur de puissance ou de l'appareillage de commutation à isolation gazeuse pendant qu'il est en fonctionnement. La surveillance des décharges partielles hors ligne est un test qui a lieu lorsque le transformateur de puissance ou l'appareillage de connexion à isolation gazeuse (GIS) est mis hors ligne pendant un arrêt programmé ou un cycle de maintenance normal.
Types de technologies de surveillance des décharges partielles
Il existe aujourd'hui de nombreuses technologies connues pour surveiller les décharges partielles. L'acoustique, l'analyse des gaz dissous (AGD) et la technologie à ultra-haute fréquence (UHF) sont les méthodes les plus couramment utilisées.
La technologie la plus précise pour mesurer les décharges partielles est la technologie à ultra-haute fréquence (UHF).La technologie UHF présente une excellente immunité aux interférences et une sensibilité plus élevée que tout autre type de mesure des décharges partielles, par exemple l'analyse des gaz dissous, l'acoustique ou les mesures conventionnelles. La détection immédiate des décharges partielles (plus tôt que l'analyse des gaz dissous) la rend idéale pour la surveillance en ligne.
Rapports d'essai sur les décharges partielles - Prendre des décisions et influencer votre stratégie de maintenance
Une interprétation précise des données sur les décharges partielles est essentielle à la planification de la maintenance. Si l'interprétation des données de décharge partielle ne fait pas partie des compétences de votre équipe, l'équipe Xpert Services de Qualitrol, composée de spécialistes en DP très expérimentés, peut vous aider à analyser les données de DP du QPDM et vous fournir des rapports et des recommandations. Une assistance est également disponible pour l'installation et le test du système.
